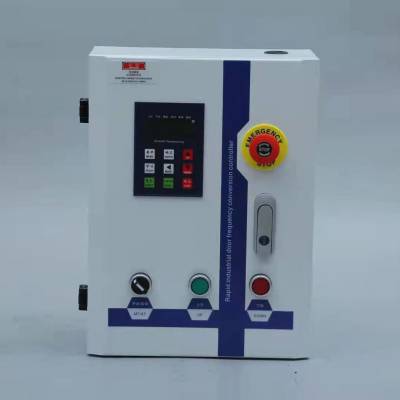

1、假如用户使用的是增量编码器，请将 Cr000 设成 1（增量编码器模式），按照图 2-1 安 装接线，此时 A、B 端子接编码器 A 、B 信号线 X12V/(X24V)接编码器的电源线， COM 接编码器的地线（编码器未连接时，变频器在运行过会报警，显示“Er 013” ）。 X0 端子连接编码器清零开关，此开关必须安装于门的最下限位置。

 2、假如用户使用的是值编码器，请将 Cr000 设成 2（值编码器模式），按照图 2-1 安装接线，此时 A+、B－端子接编码器 A+、B－信号线 12V 接编码器的电源线，DCM 接编码器的地线（编码器未连接时，变频器在运行过会报警，显示“Er 010” ）。 注：与值编码器连接时要采用***的型号；

3、编码器学习：在频率显示界面状态下，长按“模式/学习键” ，当数码管闪烁时，表v> 示已进入学习门高模式。按下行或上行键将门机调到***点（零点），长按键盘“复位” 按钮，这时可以将当前显示脉冲数清零，即当前位置为门的零点位。按上行按钮（或 上行扫键），门应该向上运动，此时显示的脉冲数应该是正的方向增加（如果显示的脉 冲数为负值，请修改 Cr014 更改编码器的安装方向，并断电重新上电初始化。按上行 按钮（或上行按键）让门运行到上限位置，此时按下“确认键” ，数码管停止闪，当 前脉冲数即为总门高度对应编码器脉冲数，对应参数为 Cr015； （1）、编码器方向学习：按上升按钮时，操作面板 LED 上显示的门行程脉冲数值应该增加； 相反，按下降按钮时，操作面板 LED 上显示的门行程脉冲数值应该减小；如果相反， 可以交换 A、B 端子接线或设定参数 Cr014 为 1。

 （2）、总门高度的学习：在脉冲显示模式下，长按“模式/学习键” ，数码管同时闪烁， 表示已进入总门高度的学习状态，一直按住下降按钮，门开始下降，当门碰到清零 开关 X0 时（或者长按键盘“复位”键清零），编码器脉冲数值清零，变频器停止； 此时门***点学习完成。再一直按上升按钮，门开始上升，到达上限位置时松开上 升按钮，变频器停止。这时按确认键（或先按住急停按钮，再按住上升或下降按钮 不放），数码管停止闪烁，变频器器自动记录当前门高总行程脉冲数到参数 Cr015 中， 或者也可以手动设定参数 Cr015 为当前门行程脉冲数。总门高度设定完成后，变频 器会按照参数 Cr016、Cr017、Cr018 的设定值，自动计算下限位、中限位和上限位。 具体运行过程中如发现下限位、中限位和上限位的位置不合适时，可以手工调整参 数 Cr016、Cr017、Cr018 的设定值。如果需要半开/全开状态功能，设定参数 Cr019 为 1，同时 X4 端子有效时，变频器上升运行到中限位置时停止。
